Pueden emplearse en operaciones de calentamiento, enfriamiento, evaporación, condensación y recuperación de calor. Sinónimo de transferencia de calor altamente eficiente y flexibilidad. Su tecnología de juntas y su instalación de fácil mantenimiento hacen que las tareas de mantenimiento ó limpieza sean rápidos y fáciles. Y de fácil adaptación a nuevas condiciones de proceso. La variedad de tamaños de placas, anchos de conexión, ondulaciones y materiales disponibles nos permite ofrecerle una solución personalizada y rentable.
* Series NT, NX, ND, NH, NP
* NL Series, para fluidos con alta viscosidad y medios sensibles a las fuerzas de cizallamiento
* NW Series, para medios con sólidos y partículas
* NF Series, Free Flow systems, para medios que contienen fibras y partículas
* LWC Laser welded cassette, para medios críticos
* CT Series, para operaciones de Evaporación

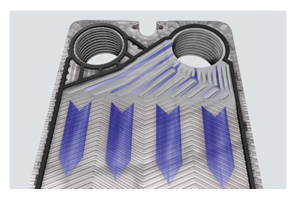

El exclusivo patrón de ondulación de las placas de Kelvion permite una distribución uniforme del flujo a través de toda la superficie, de modo que se maximiza la transferencia de calor a la vez que se minimizan las obstrucciones, el contenido de gérmenes y el coste.

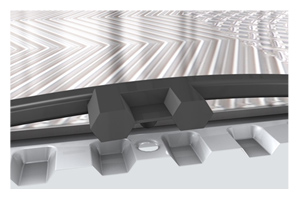

Las empaquetaduras Kelvion funcionan en perfecta combinación con nuestras placas para garantizar un funcionamiento sin problemas. La abertura biselada permite que cada empaquetadura se asiente en su posición y evita que la pestaña de bloqueo se rompa. Las empaquetaduras se pueden instalar fácilmente sin necesidad de herramientas ni adhesivos y se asientan solas durante el cierre. Se tarda solo unos segundos en sustituir una empaquetadura, lo que hace que el mantenimiento sea rápido y sencillo..

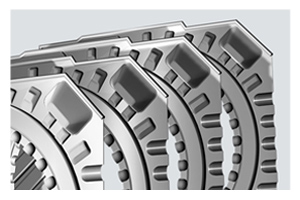

El diseño de las placas PosLoc de Kelvion permite que las placas de los intercambiadores de calor de placas con empaquetaduras (GPHE) se alineen solas y sellen herméticamente cada vez que se cierra la unidad. Esta característica elimina prácticamente el serpenteo del conjunto de placas, incluso si el bastidor está desalineado y tras un mantenimiento repetido. Ofrece años de funcionamiento y mantenimiento sin tensión.

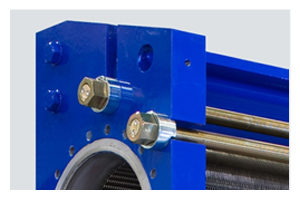

Incluso si el medio o las necesidades cambian, no existe una flexibilidad mayor. Todas las placas de la serie N se pueden utilizar en el mismo bastidor con un número variable de placas.

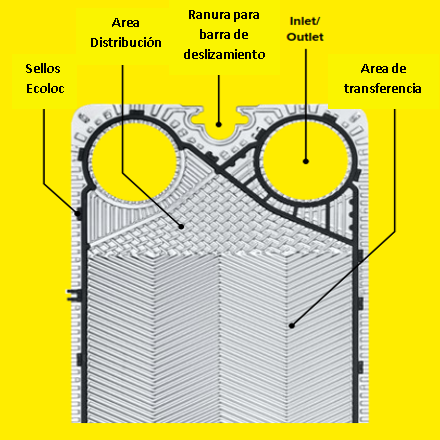

CORRUGACION DE LAS PLACAS
Existen diferentes características en una placa que influencian en la transferencia de calor, así como en la caída de presión, la resistencia que ofrece el pack de placas y el tipo de medio que éste puede manejar.
El canal de flujo formado por las placas corrugadas, como en nuestros intercambiadores Kelvion, crean un flujo turbulento al interior. A más turbulencia, mayor transferencia de calor y por lo tanto menor área de transferencia requerida. Un flujo turbulento también reduce la tendencia a la formación de fouling por el efecto de autolimpieza que se genera al interior.

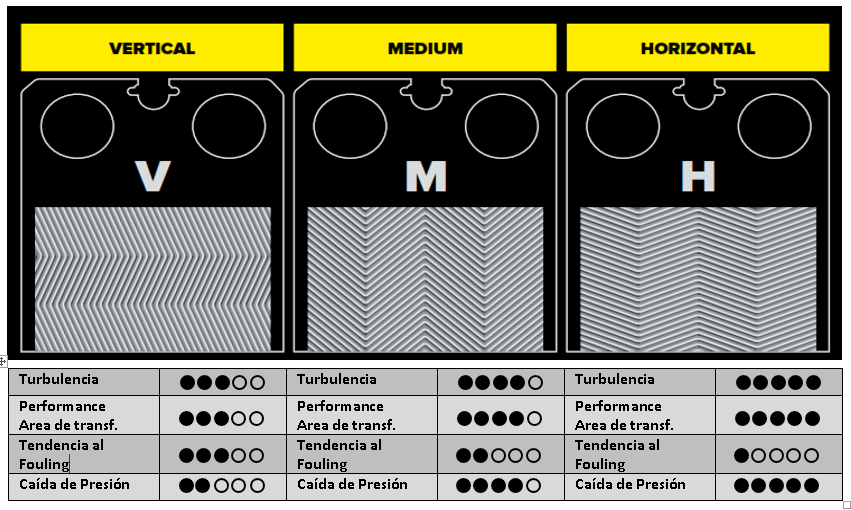

KELVION ofrece hasta 3 tipos de la corrugación estándar y muy conocida como espina de pez ó corrugación Chevron. La combinación de éstos también es posible para lograr el punto de operación óptimo para su requerimiento.

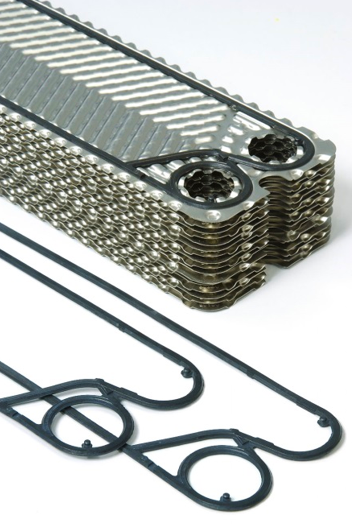

MATERIAL DE LAS PLACAS
La selección del material de las placas a usar, es muy importante cuando se piensa en su resistencia a la corrosión.
KELVION ofrece:
Placas en Acero Inoxidable
1.4301 / AISI304
1.4404 / AISI316L
Acero inoxidable Super Austenítico / Aleaciones a base de Niquel
1.4539 / AISI904L
1.4547 / 254SMO
C276
Niquel 201
Titanio
Titanio Paladio
MATERIAL DE LOS SELLOS
La elección del material de los sellos depende de los medios, específicamente de sus propiedades químicas, como el pH.
KELVION ofrece:
NBR
EPDM
FKM (Viton)
CR (Neopreno)
En el caso de los intercambiadores de calor de placas soldadas se usa como material de soldadura: Cobre, Niquel y Vacinox®, un material de soldadura libre de metales ferrosos.
En el caso de los intercambiadores de calor completamente soldados, no usan sellos elastoméricos.

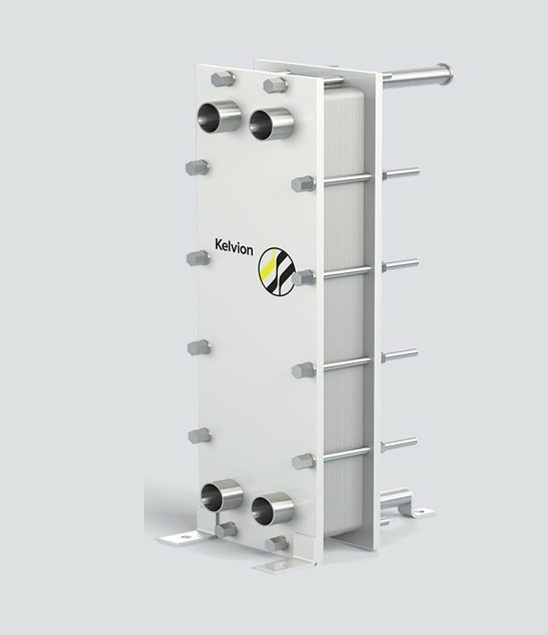

DISEÑO INDUSTRIAL
Fabricación en Acero al carbono, con recubrimiento protector y tornillos de apriete galvanizados
Conexiones industriales como conexiones roscadas, insertos metálicos ó de goma o bridas con cuello soldado
Diseños posible para bajas temperaturas (menos a -50°C)

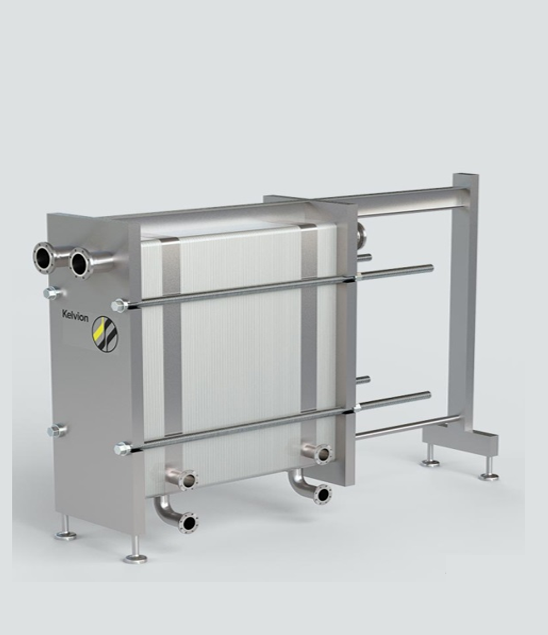

DISEÑO SANITARIO
Bastidor fabricado con Acero inoxidable sólido ó enchapado en Acero inoxidable, tornillos en acero inoxidable también
Conexiones roscadas, bridas con cuello soldado u otras, de acero inoxidable.
Número reducido de tornillos de apriete para una apertura ó cierre más rápido del equipo. Limpieza y Mantenimiento fácil y ágil.
ü Diseño Multi-etapa con placa intermedia con conexiones, posible.
.
